Полный размер, по которому специалист или Вы сами сможете понять, подходит
данный диск на тот или иной автомобиль, выглядит следующим образом:
7.5 j x16 5/112 ET 35 d 66.6
7,5 - ширина обода в дюймах (7,5 х 24,5=184мм);
16 - монтажный диаметр обода в дюймах.
j или Н2- это служебные символы. Они важны не для потребителя, а для производителя и продавца.
J - закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы закругления и т.п.)
Н2 - буква Н (сокр. от Hump) указывает на наличие кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов; x - данный знак между условными обозначениями ширины и посадочного диаметра указывает на то, что обод неразъемный;
5 - PCD (Pitch Circle Diameter). Цифра 5 - количество крепежных отверстий для болтов или гаек. Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию. 112. Цифра 112 - обозначает растояние между отверстиями.
ET 35 - вылет колеса в миллиметрах. Может обозначаться как OFFSET или DEPORT. Это расстояние между продольной плоскостью симметрии обода и крепежной (привалочной) плоскостью колеса (при совпадении этих плоскостей вылет нулевой).
66.6 - DIA - диаметр центрального отверстия.

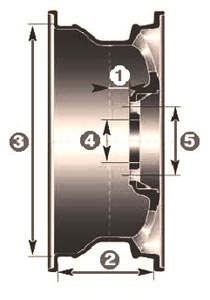

На рисунке показаны обозначения
1 ET - вылет колеса
2 DIM - ширина обода
3 DIM1 - монтажный диаметр обода
4 DIA - диаметр центрального отверстия
5 PCD - диаметр расположения и количество крепежных отверстий
Предупреждение!
Отверстия крепления делают с допуском в плюс по диаметру. Поэтому можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров. Например, на ступицу с PCD 100/4 часто надевают колесо PCD98/4 (98 мм от 100 на глаз не отличишь). Это недопустимо!!! В этом случае из всех гаек только одна будет затянута полностью, остальные же отверстия "уведет" и крепеж окажется недотянутым или затянутым с перекосом - посадка колеса на ступицу будет неполной. На ходу такое колесо будет "бить ", кроме того, не полностью затянутые гайки будут откручиваться сами собой.
ET - (мм) данным обозначением указывают вылет диска. Вылет - это размер между привалочной плоскостью диска колеса при установке на ступицу автомобиля и воображаемой плоскостью, проходящей по середине обода.
- Вылет "положительный ", если привалочная плоскость не переходит за воображаемую плоскость.
- Вылет "отрицательный", если привалочная плоскость переходит через воображаемую плоскость.
ЕТ могут заменять на DEPORT или OFFSET, в зависимости от страны.
Предупреждение!
Не ставьте на автомобиль колеса с нештатным вылетом. Уменьшение вылета (колея колес становится шире) может создать дополнительную нагрузку на подшипники ступиц и подвеску. При увеличенном же вылете (колея сужается) диск может воткнуться в тормозной узел. Вообще, все игры с вылетом - дело тонкое. На тюнинговых и спортивных модификациях его меняют, но это делают в комплексе с целым рядом других изменений.
35 - вылет может быть положительным ЕТ35 , отрицательным ЕТ-20 или равен нулю ЕТ0.
d - (мм) диаметр ступицы или диаметр центрального отверстия должен соответствовать диаметру посадочного цилиндра на ступице автомобиля. Точное сопряжение этих размеров обеспечивает предварительное центрирование колеса на ступице, что облегчает установку болтов (d 66.6).
На диске также может быть указано:
- Дата изготовления. Обычно год и неделя. Например: 0403 означает, что диск выпущен в 4 неделю 2003 года.
- SAE, ISO, TUV - клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
- MAX LOAD 2000LB - очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908 кг)
- PCD 100/4 - присоединительные размеры;
- MAX PSI 50 GOLD -означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.
